移动PCR方舱实验室

移动方舱PCR实验室技术参数

更新时间  2022-02 阅读 255

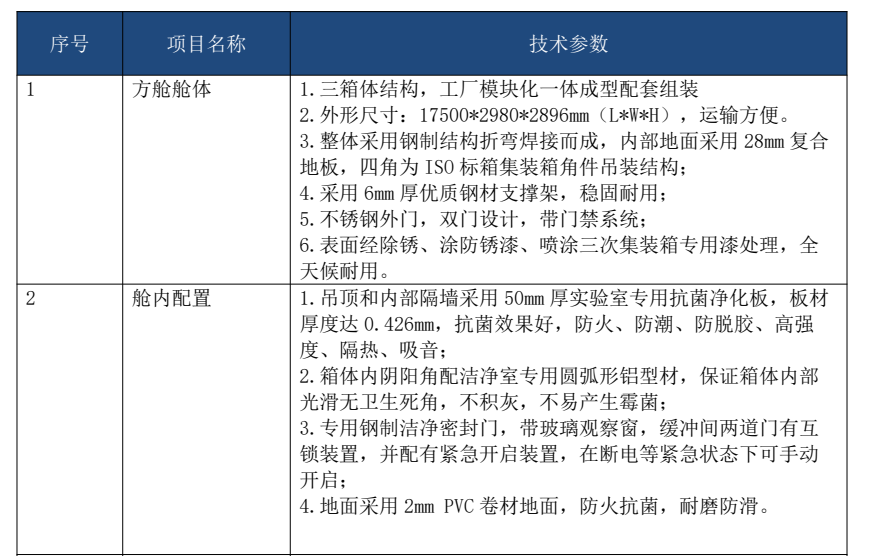

序号 项目名称 技术参数


1 方舱舱体 1.三箱体结构,工厂模块化一体成型配套组装

2.外形尺寸:17500*2980*2896mm(L*W*H),运输方便。

3.整体采用钢制结构折弯焊接而成,内部地面采用 28mm 复合

地板,四角为 ISO 标箱集装箱角件吊装结构;

4.采用 6mm 厚优*钢材支撑架,稳固耐用;

5.不锈钢外门,双门设计,带门禁系统;

6.表面经除锈、涂防锈漆、喷涂三次集装箱专用漆处理,全

天候耐用。

2 舱内配置 1.吊顶和内部隔墙采用 50mm 厚实验室专用抗菌净化板,板材

厚度达 0.426mm,抗菌效果好,防火、防潮、防脱胶、高强

度、隔热、吸音;

2.箱体内阴阳角配洁净室专用圆弧形铝型材,保证箱体内部

光滑无卫生死角,不积灰,不易产生霉菌;

3.专用钢制洁净密封门,带玻璃观察窗,缓冲间两道门有互

锁装置,并配有紧急开启装置,在断电等紧急状态下可手动

开启;

4.地面采用 2mm PVC 卷材地面,防火抗菌,耐磨防滑。

3 区域布置 1.严格按照 PCR 实验室分区进行设计,三个功能分区:试剂

准备区、标本制备区和产物扩增分析区,配置独立缓冲间。

每个功能分区平面布置无墙体阳角。除此之外,配置洗消间

和设备间。

2.内置 PCR 走廊,便于观察各分区的操作情况;

3.压力梯度按照试剂准备区-标本制备区-产物扩增分析区方

向逐级递减,气流走向为单向流;

4.各区域间配有传递窗用于物品传递,传递窗门具有互锁功

能,并配有紫外灯消毒;

5.各区域配有 LED 洁净灯,省电节能易维修,可有效防止细

菌滋生,房间照度符合标准要求;

6.配备实验室专用紫外灯,并配有延时功能,保护实验人员

安全。

7.缓冲间门口安装有压差表,可实时显示房间内的动态压

力。

8.每个缓冲间设置一体式柜式水盆、双开门吊柜。移动 PCR 方舱实验室 推荐书

第 8 页 共 18 页

4 空调通风系统 1.严格按照 PCR 实验室送排风设计,保证实验区的风量和换

气次数;

2. 采用全新风变频组合式空调净化机组,采用初效、中效二

级过滤送风,末端送风口采用高效过滤器,进行三级过滤送

风,气流组织为上送下排,同时设计独立排风,满足室内温

湿度同时确保室内洁净度。

3. 组合式空调机组,对新风进行初效、中效,表冷,再热系

统,过滤及调温,满足-20 度至 40 度全气候使用条件,保证

室内温度恒定;

4. 实验室内部温度为 18℃~26℃,相对湿度不超过 70%;

5. 三区为独立管道排风系统,每个管道汇集前采用密闭止回

阀隔断,实验室负压式高效排风机配备高效排风过滤器, 可

有效过滤室内生物气溶胶,避免污染环境。

5 给排水系统 1.设备间设置有小型污水处理设备;

2.设备间设置有自动加压储水设备;

3.PCR 方舱污水通过小型污水处理设备自吸进水,灭活处理后

排放至医院排污管网;

6 实验台柜

1. 台面使用 12.7mm 厚优*实芯理化板台面边缘加厚至

25.4mm,具有抗腐蚀超耐磨,耐强 酸强碱等;

2. 框架采用 1.0mm 厚的优*冷轧钢板,表面经环氧树脂静电

喷涂,表面平整光滑,无脱落、 鼓泡、凹陷,无压痕划伤、

麻点,无裂痕、崩角和刃口等缺陷;底部由可调地脚支撑,

用于 台面水平微调节;

3. 采用 1.0mm 厚优*钢板制作柜体,表面经脱脂,水洗,酸

洗,中和,磷化,水洗高压冲 洗烘干等程序后使用环氧树脂

喷粉进行高温固化,涂层厚度大于 50μm,耐腐蚀,耐天候;

4. 配件采用优*实验室专有品牌,配备实验室专用水龙头,

PP 水槽,洗眼器等。

7 控制系统 1.可视化智能控制系统,具有房间温湿度、压差梯度、照明

灯、紫外灯控制等;

2. 具有动态压力控制能力,自动平衡空调滤网及高效过滤堵

塞引起的压差变化,显示送排风机组运行状态;

3. 具有排风高效堵塞检测功能,发生堵塞实现报警功能,提

醒更换。

4、具有压力梯度监测功能,数据超出范围时自动报警提醒用

户;房间实时监测温湿度数据,数据超出范围时自动报警提

醒用户;

5、具有预约杀菌及智能化杀菌功能,异常情总自动报警提醒

用户。

6、配置 5G 无线网络设备,实现舱内网络全覆盖;

7、各实验区域设置独立对外清洁电话机及互通呼叫设备,便移动 PCR 方舱实验室 推荐书

第 9 页 共 18 页

于舱内外信息同步化;

8、各区域配置独立式烟雾报警探测器,实现区域火灾自动报

警全覆盖。
