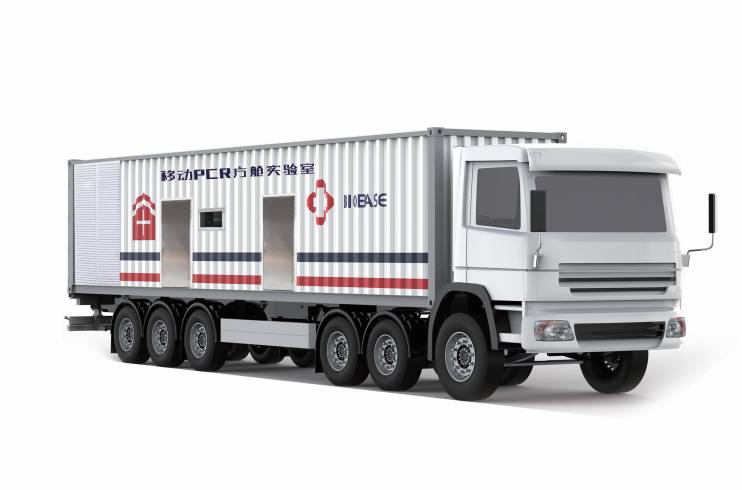

移动PCR方舱实验室

方舱产品技术参数

更新时间  2022-03 阅读 255

方舱产品

三、方舱产品技术参数
移动 PCR 方舱实验室严格按照国家*新发布的 T/CECS662G-2020《医学生物安全实验室
建筑技术标准》进行建设,符合加强型医学 BSL-2 实验室的要求,高度集成水、电、暖通等
设备,配备实验所需的仪器。采用工厂模块化一体成型配套,运输到现场完成简单的水电对
接施工即可投入使用,具备机动灵活、反应迅速等特点。
1.移动 PCR 方舱实验室符合标准
T/CECS662G-2020《医学生物安全实验室建筑技术标准》
GB 50333-2013《医院洁净手术部建筑技术规范》
GB 19489-2008《实验室生物安全通用要求》
GB 50346-2011《生物安全实验室建筑技术规范》
GB 27421-2015《移动式实验室 生物安全要求》
GB/T 13554-2008《高效空气过滤器》
GB 15982-2012《医院消毒卫生标准》
GB 50736《民用建筑供暖通风与空气调节设计规范》
GB 50591《洁净室施工及验收规范》
WS233 《微生物和生物医学实验室生物安全通用准则》
GB/T 20469《临床实验室设计总则》
GB/T 1413-2008《系列 1 集装箱分类、尺寸和额定质量》
《临床基因扩增检验试验室管理暂行办法》
2. 移动 PCR 方舱实验室技术参数

序号
项目名称
技术参数
1
方舱舱体
1.单箱体结构,工厂模块化一体成型配套
2.外形尺寸:12192*7314*2896mm(L*W*H),运输方便。3.整体采用钢制结构折弯焊接而成,内部地面采用 28mm 复合地板,四角为 ISO 标箱集装箱角件吊装结构;
4.采用 6mm 厚优*钢材支撑架,稳固耐用;
5.不锈钢外门,双门设计,带门禁系统;
6.表面经除锈、涂防锈漆、喷涂三次集装箱专用漆处理,全天候耐用。
2
舱内配置
1.吊顶和内部隔墙采用 50mm 厚实验室专用抗菌净化板,板材厚度达 0.426mm,抗菌效果好,防火、防潮、防脱胶、高强度、隔热、吸音;
2.箱体内阴阳角配洁净室专用圆弧形铝型材,保证箱体内部光滑无卫生死角,不积灰,不易产生霉菌;
3.专用钢制洁净密封门,带玻璃观察窗,缓冲间两道门有互锁装置,并配有紧急开启装置,在断电等紧急状态下可手动开启;
4.地面采用 2mm PVC 卷材地面,防火抗菌,耐磨防滑。
3
区域布置
1.严格按照 PCR 实验室分区进行设计,三个功能分区:试剂准备区、标本制备区和产物扩增分析区,配置独立缓冲间。除此之外,配置洗消间和设备间。
2.内置 PCR 走廊,便于观察各分区的操作情况;
3.压力梯度按照试剂准备区-标本制备区-产物扩增分析区方向逐级递减,气流走向为单向流;
4.各区域间配有传递窗用于物品传递,传递窗门具有互锁功能,并配有紫外灯消毒;
5.各区域配有 LED 洁净灯,省电节能易维修,可有效防止细菌滋生,房间照度符合标准要求;
6.配备实验室专用紫外灯,并配有延时功能,保护实验人员安全。
7.缓冲间门口安装有压差表,可实时显示房间内的动态压力。
4
空调通风系统
1.严格按照 PCR 实验室送排风设计,保证实验区的风量和换气次数;
2. 采用全新风变频组合式空调净化机组,采用初效、中效二级过滤送风,末端送风口采用高效过滤器,进行三级过滤送风,气流组织为上送下排,同时设计独立排风,满足室内温湿度同时确保室内洁净度。
3. 组合式空调机组,对新风进行初效、中效,表冷,再热系统,过滤及调温,满足-20 度至 40 度全气候使用条件,保证室内温度恒定;移动 PCR 方舱实验室12.1m 三体方案书
第 5 页 共 9 页
4. 实验室内部温度为 18℃~26℃,相对湿度不超过 70%;
5. 独立排风系统,实验室负压式高效排风机配备高效排风过滤器, 可有效过滤室内生物气溶胶,避免污染环境。
5
给排水系统
1.设备间设置有小型污水处理设备;
2.PCR 方舱污水通过小型污水处理设备自吸进水,灭活处理后排放至医院排污管网;
6
实验台柜
1. 台面使用 12.7mm 厚优*实芯理化板台面边缘加厚至25.4mm,具有抗腐蚀超耐磨,耐强 酸强碱等;
2. 框架采用 1.0mm 厚的优*冷轧钢板,表面经环氧树脂静电喷涂,表面平整光滑,无脱落、 鼓泡、凹陷,无压痕划伤、麻点,无裂痕、崩角和刃口等缺陷;底部由可调地脚支撑,用于 台面水平微调节;
3. 采用 1.0mm 厚优*钢板制作柜体,表面经脱脂,水洗,酸洗,中和,磷化,水洗高压冲 洗烘干等程序后使用环氧树脂喷粉进行高温固化,涂层厚度大于 50μm,耐腐蚀,耐天候;
4. 配件采用优*实验室专有品牌,配备实验室专用水龙头,PP 水槽,洗眼器等。
7
控制系统
1.可视化智能控制系统,具有房间温湿度、压差梯度、照明灯、紫外灯控制等;
2. 具有动态压力控制能力,自动平衡空调滤网及高效过滤堵塞引起的压差变化,显示送排风机组运行状态;
3. 具有排风高效堵塞检测功能,发生堵塞实现报警功能,提醒更换。
4、具有压力梯度监测功能, 数据超出范围时自动报警提醒用户;房间实时监测温湿度数据, 数据超出范围时自动报警提醒用户;
5、具有预约杀菌及智能化杀菌功能, 异常情总自动报警提醒用户。
