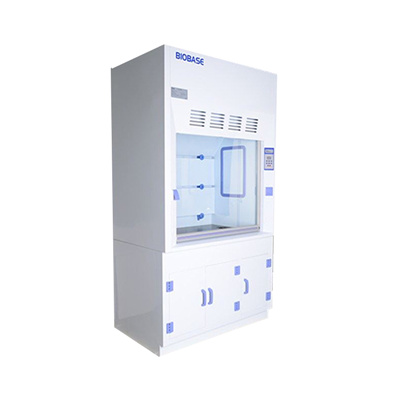

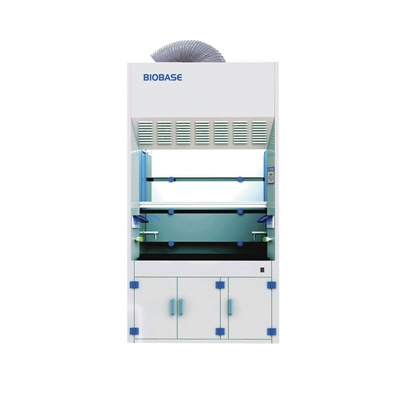

通风柜技术参数

一、技术参数

1、通风柜基本参数：

（1）外部尺寸≥（L×D×H）1547*800*2450mm；

（2）内部尺寸≥（L×D×H）1287*570*700mm。

（3）台面板到地面高度：820mm；

（4）吸入口风速：0.3～0.8m/s；

（5）系统排风量：920 m³/h；

（6）额定功率：360 W(不包括柜体插座负载的功率（负载不能超过500W）)；

（7）噪音等级：≤68dB（A）；

（8）照度：≥400lx；

（9）前窗玻璃开口高度：740mm；

（10）LED日光灯功率：30W；

（11）风机参数：300W

（12）毛重：上柜95kg  下柜75kg

（13）使用人数：2—3人；

二、产品概念：

在化学实验室中，实验操作时会产生各种有害有味气体、臭气、湿气以及腐蚀性物质，为了保护使用者安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜。

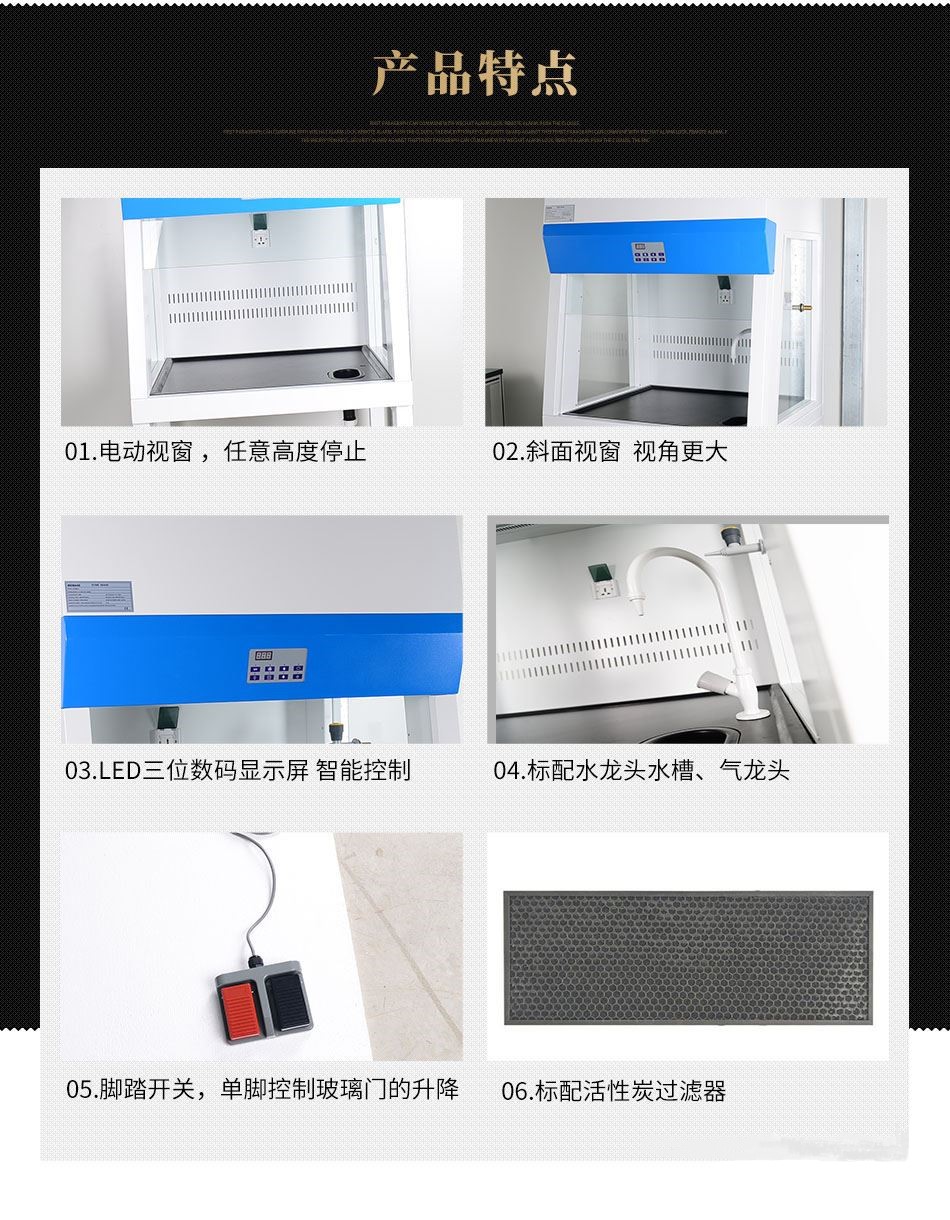

三、结构功能特点

1、柜体采用抗强酸碱、耐化学药品、耐冲击瓷白色PP板承制，厚度8mm。整体具有抗强酸、化学药品，耐冲击，不腐蚀，不易生锈等特点。

2、台面为理化板。

3、左右侧面板、上挡板向内倾斜30°角设计，分别与左右侧板一体成型，方便操作，可设水、气、电开关及插座、液晶屏并预留升级位置；上侧面板开设辅助进气口，可于调节门关闭时提供补风，以降低下方进气口开口激流；

4、内衬采用8mm厚PP板制做，一体焊接工艺，内衬间有优良的气密性；导流板具有三级排风设计，保证在不同实验时产生的有害气体比重不同时，确保有害气体完全排放；

5、视窗及视窗采用5mm厚钢化玻璃，安全防爆；视窗四周边框及调节门左右两侧滑动轨道均采用PVC材质，模具成型，在关键部位采用钢制扣件固定补强以加强其稳固性，使调节门上下滑动轻快，噪音小，并确保边框不脱轨。

6、柜内没有任何金属配件，连接处均一体焊接工艺连接,有良好的刚性和稳定性，保证在实验进行中高温高腐蚀恶劣环境内通风柜好的使用性能及长寿命；

7、配备控制面板，柜内照明系统、电路系统、风量调节系统均能在控制面板操作。

8、采用实验室专用10A或16A三极多功能插座，具有防尘、防酸碱、防水设计；
