生物安全柜
生物安全柜的结构组成
该产品为Ⅱ级 A2 型生物安全柜,由柜体、前窗操作口、脚轮、风机、集液槽、过滤器、
控制面板及紫外灯和 LED 照明灯组成。

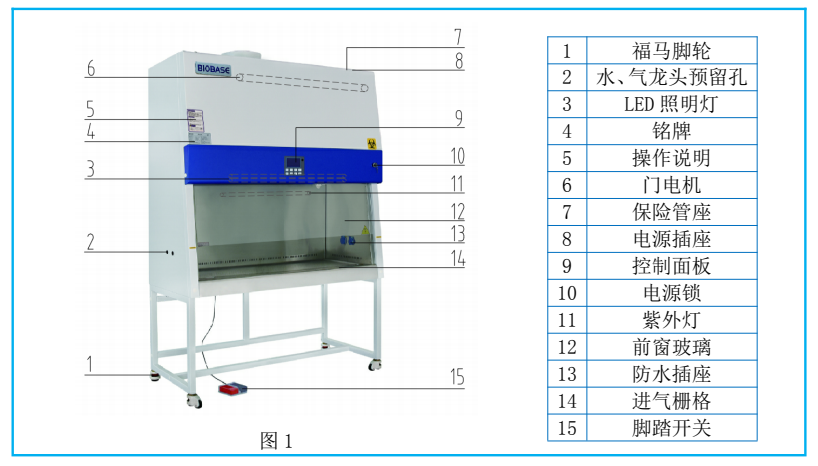

5.1 BSC-1100ⅡA2-X、BSC-1500ⅡA2-X 结构组成

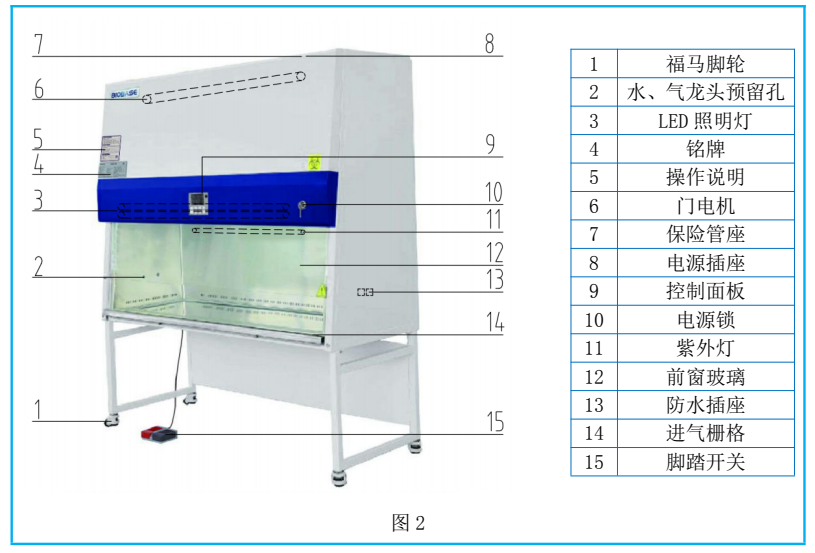

5.2 BSC-1800ⅡA2-X 结构组成
5.3 前玻璃门驱动系统
前玻璃门驱动系统由门电机、前玻璃门、牵引机构、限位开关等组成。
5.4 空气过滤系统
空气过滤系统是保证本设备性能最主要的系统。它由风机、送风空气过滤器和排风空
气过滤器组成。空气过滤系统最主要的功能是不断地使洁净空气进入操作区,保证操作区
内的下降气流流速、操作区内的洁净度和排出气体洁净度达到标准要求。
5.5 紫外灯
紫外灯管位于操作区后上部,保证紫外光可以充分照射到操作区内所有空间充分消毒。
5.6 LED 照明灯
照明使用 LED 照明灯,保证操作区内的平均照明度符合标准要求。

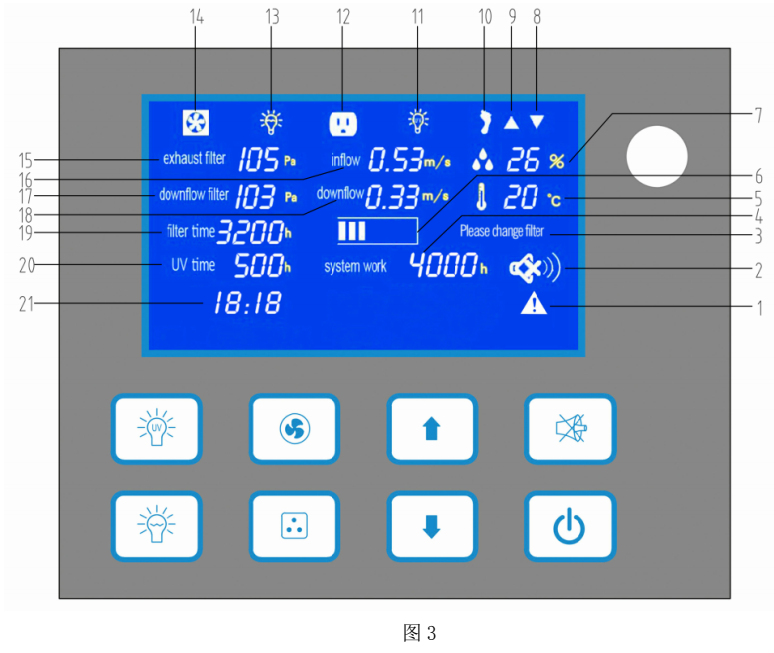

5.7 控制面板
LCD 显示屏(Liquid Crystal Display)在两片平行的玻璃当中放置液态的晶体,两
片玻璃中间有许多垂直和水平的细小电线,透过通电与否来控制杆状水晶分子改变方向,
将光线折射出来产生画面,低功耗,无电磁辐射,如图 3。
我公司采用的 LCD 显示技术,实时显示反映了仪器设备的工作情况,比如过滤器的有
效工作状态。使操作者有了更直观的感觉。

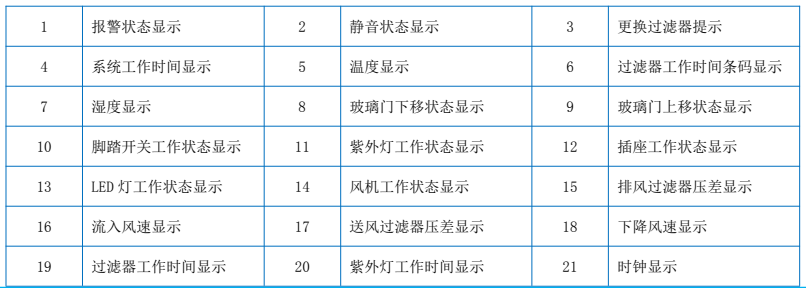

5.7.1 LCD 显示窗口
通过 LCD 显示窗口可以了解设备的工作状态和性能情况。

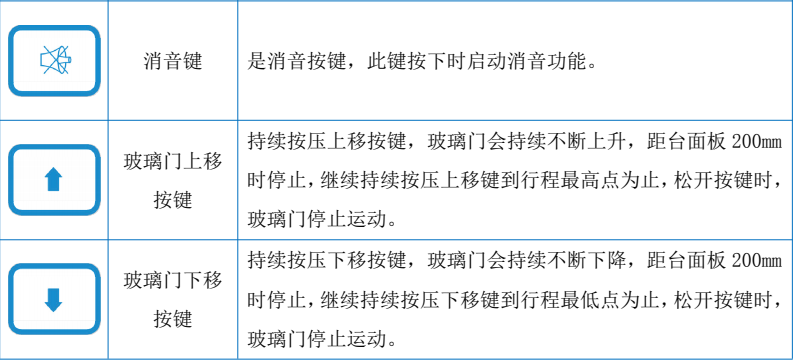

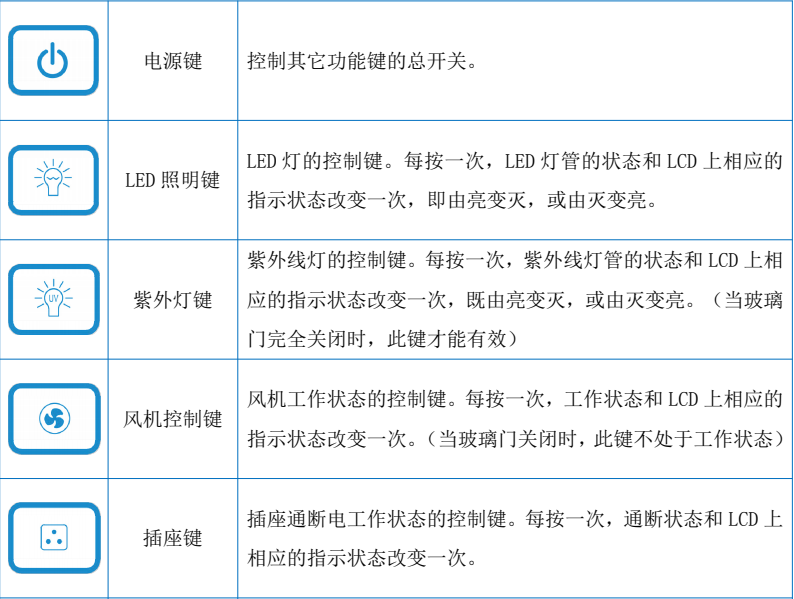

5.7.2 轻触按键
设备的主要操作都可以通过轻触按键的操作进行;

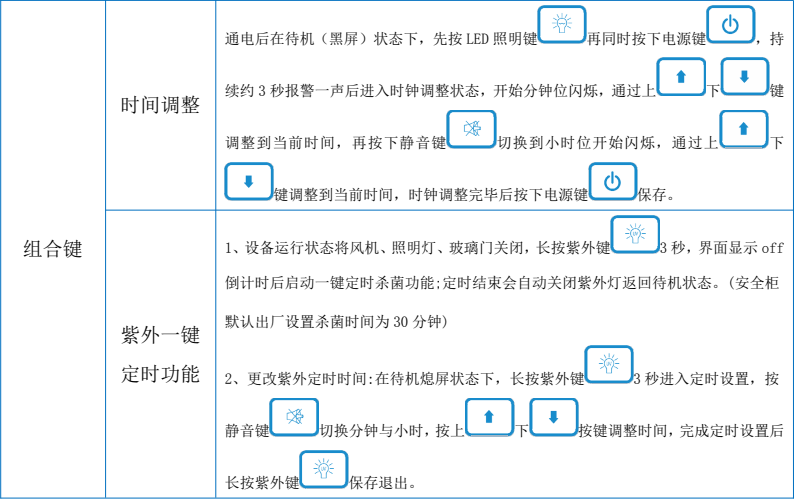

还可通过组合按键完成时间调整及紫外灯一键定时功能:

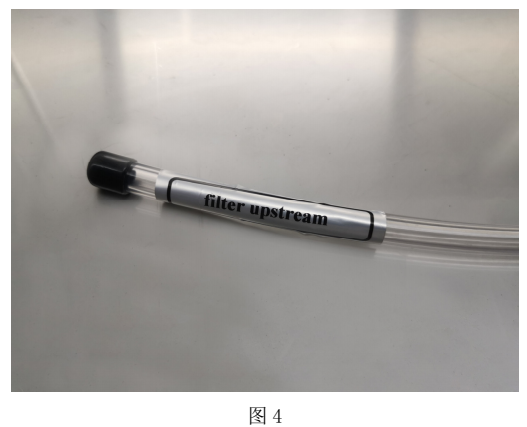

5.8采样口
安全柜预留的高效过滤器上游气溶胶浓度测试的采样口,位于工作区的台面板下部位
置,粘贴标识“filter upstream”的透明管为送风过滤器以及排风过滤器上游气溶胶浓
度测试的采样口,如图 4。
5.9 电源锁
在电源线接通电源的情况下,用钥匙打开电源锁,设备才通电工作。
5.10 防水插座
在操作区右侧设置了防水插座,可向操作区内的设备供电,用户通过插座(SOCKET)
键控制防水插座的通断电。
(1)插座上使用的设备功率不超过 500W;
(2)防水插座只在其前盖放下时才能防水,前盖被打开时,该插座不能被视为
防水插座。
5.11 熔断器(保险管)
本设备配备有总电源熔断器(保险管)、防水插座熔断器(保险管)和风机熔断器
(BSC-1500ⅡA2-X 和 BSC-1800ⅡA2-X 有),位于箱体顶部电源线出口旁边,熔断器(保
险管)标签对应相应的规格型号,参见第 10 章。
