生物安全柜A2型介绍

生物安全柜是微生物学、生物医学、基因重组、动物实验和生物制品等实验室必备设备，特别是操作者需要采取保护措施的场合，如医疗卫生、制药、科研等进行细菌培养时提供无菌无尘安全的工作环境。
生物安全柜作用在于保护操作者、实验室环境及实验材料，当操作者在进行原始培养物、菌毒株或使用带有传染性的实验材料时，使之避免接触传染性气溶胶或溅出物。


1. A2型生物安全柜适用范围

Ⅱ级A2型安全柜是具有前窗操作口的安全柜,操作者可以通过前窗操作口在安全柜内进行操作,对操作过程中的人员、产品及环境进行保护。

工作环境：

          (1) 仅适用于室内；
          (2) 环境温度：15℃～35℃；
          (3) 相对湿度：≤75%；
          (4) 大气压力范围：70kPa～106kPa；
          (5) 电源：220V  50Hz。

2. A2型生物安全柜技术参数

本产品属于II级A2型生物安全柜，其完全符合中华人民共和国医药行业标准       YY 0569-2011《II级生物安全柜》要求，基本技术参数如下：

注：(1) 电源消耗功率包括操作区负载的功率（负载不能超过500W）；
    (2) 本公司保留对产品的设计更改权，产品如有设计更改，恕不另行通知。

3. A2型生物安全柜性能指标

3.1  A2型生物安全柜生物安全性能

人员安全性，用碘化钾（KI）法测试，前窗操作口的保护因子应不小于1×10⁵；
产品保护，微生物菌落数≤5个；
交叉污染保护，微生物菌落数≤2个。

3.2  柜体防泄露

    生物安全柜加压到500Pa，保持30min后气压不低于450 Pa。或保持安全柜内气压在500Pa±10%的条件下，压力通风系统的外表面的所有焊接、衬垫、穿透处、熔封处在此压力条件下应无肥皂泡反应。
3.3  高效过滤器完整性
可扫描检测过滤器在任何点的漏过率不超过0.01%，

3.4  振动幅值

    频率10Hz和10kHz之间的振动净振幅不超过5μm（rms）。

3.5  照度

    平均照度不小于650 lx，每个照度实测值不小于 430 lx。

3.6  机械性能

    生物安全柜的设计与结构能抗外力引起的翻倒或变形、抗工作台面负载所引起的向下弯曲、抗工作负荷引起的倾翻。工作台面中心加载23kg压力后，工作台面不产生永*变形。

3.7  电器性能

    耐压：电压值5s内上升至1390V交流电压时，保持5s不击穿。
   泄漏电流≤10mA。
   接地电阻≤0.1Ω。

4. A2型生物安全柜产品特点

4.1  LCD液晶显示

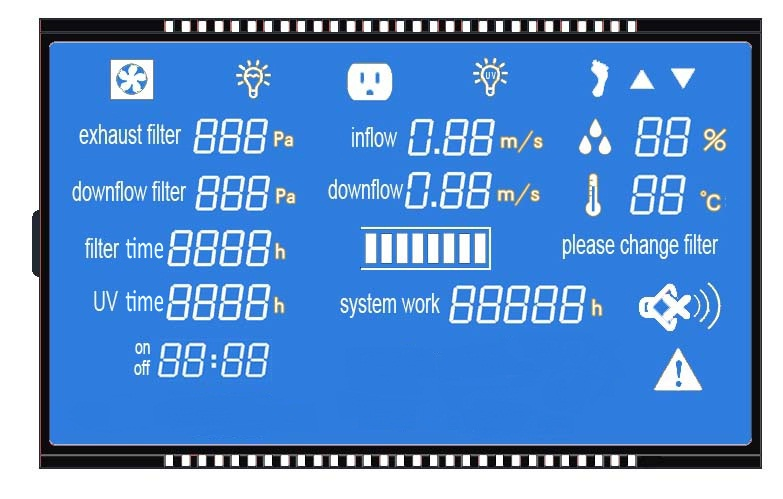

LCD显示屏（Liquid Crystal Display）在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面，低功耗，无电磁辐射。见图1。

图1
我公司采用的LCD显示技术，实时显示反映了仪器设备的工作情况，比如过滤器的有效工作状态。使操作者有了更直观的感觉。
4.2  电动玻璃门控制
前玻璃门窗为电动控制，面板轻触按键完全可以随意控制，无需使用者与玻璃门窗的直接接触。玻璃门控制电机为专用可逆调速电机，该电机具有启动力矩大、转动平稳等特点。
4.3  结构
4.3.1 生物安全柜整个装置的左右及后部腔体均为负压风道，使工作区与外部环境形成气幕及箱体双层隔离，同时工作区被负压包围，保证产品不发生泄漏。
4.3.2 箱体部分采用1.2mm厚的冷轧钢板且表面静电喷涂，增强了结构强度，整个装置更加稳重。
4.3.3 工作区台面及装置内侧为不锈钢材质，美观耐腐蚀。
4.3.4 支架由金属组成，表面静电喷涂。
4.3.5 控制面板采用触摸式开关，使机器外形美观，易于操作。


4.4  警示和提醒
4.4.1 前窗操作口报警
安全柜前窗开启高度超过或低于规定的前窗操作口高度时，声音报警器报警，联锁系统启动，开启高度调整至规定的开启高度，报警声音和联锁系统自动解除（前窗操作口高度设定为200mm）。
4.4.2 过滤器压力损失
    保证生物安全柜的正常使用，安全柜的过滤器的压差不得大于170Pa，超过170Pa时会声光报警。

5. A2型生物安全柜结构组成

     该产品为II级A2型生物安全柜，由柜体、前窗操作口、支撑脚及脚轮、风机、集液槽、过滤器、控制面板及紫外灯和照明光源组成。
5.1  BSC-3FA2结构组成

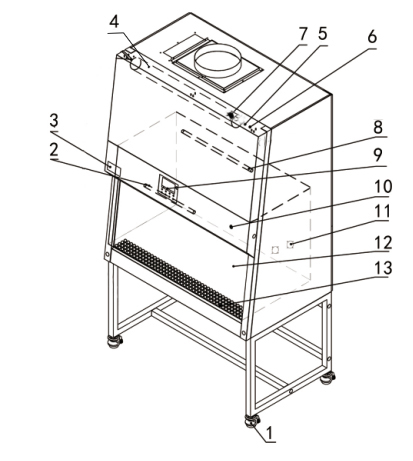

图2
1、福马脚轮2、日光灯3、铭牌4、门电机5、插座保险管座6、总电源保险管座7、电源插座8、紫外灯9、控制面板10、电源锁11、防水插座12、门玻璃13、进气栅格
5.2  前玻璃门驱动系统
前玻璃门驱动系统由门电机、前玻璃门、牵引机构、限位开关等组成。
5.3  空气过滤系统
空气过滤系统是保证本设备性能最主要的系统。它由风机、送风空气过滤器和排风空气过滤器组成。空气过滤系统最主要的功能是不断地使洁净空气进入操作区，保证操作区内的下降气流流速、操作区内的洁净度和排出气体洁净度达到标准要求。
5.4  紫外光源
紫外灯管位于操作区内侧，保证紫外光可以充分照射到操作区内所有空间充分消毒。
5.5  照明灯
照明使用LED日光灯，保证操作区内的平均照明度符合标准要求。
5.6  控制面板

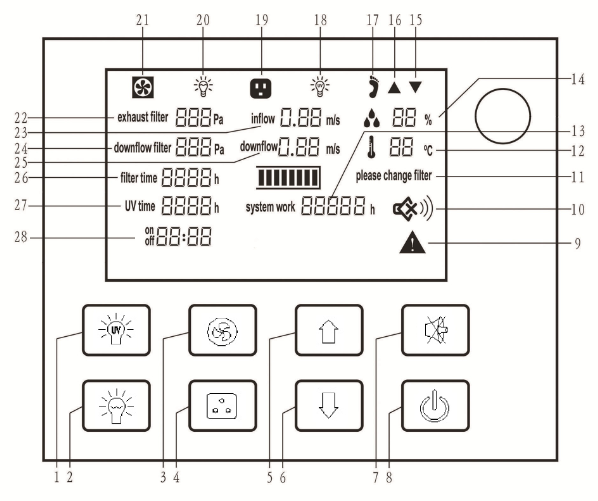

图4

1.消毒键、2.照明键、3.风机控制键、4.插座、5.玻璃门上移按键 6.玻璃门下移按键、7.消音键、8.电源键、9.报警状态显示、10.静音状态显示、11.更换过滤器提示、12.温度显示、13. 系统工作时间显示、14.湿度显示、15.玻璃门下移状态显示、16.玻璃门上移状态显示、17.脚踏开关工作状态显示、18.紫外灯工作状态显示、19.插座工作状态显示、20.照明灯工作状态显示、21.风机工作状态显示、22.排风过滤器压差显示、23.流入风速显示、24.送风过滤器压差显示、25.下降风速显示、26.过滤器工作时间显示、27.紫外灯工作时间显示 28.时钟显示

5.6.1 LCD显示窗口
通过LCD显示窗口可以了解设备的工作状态和性能情况。
5.6.2 轻触按键
设备的主要操作都可以通过轻触按键的操作进行；
电源键：控制其它功能键的总开关。
照明键：照明灯的控制键。每按一次，照明灯管的状态和LCD上相应的指示状态改变一次，即由亮变灭，或由灭变亮。
紫外键：紫外线灯的控制键。每按一次，紫外线灯管的状态和LCD上相应的指示状态改变一次，既由亮变灭，或由灭变亮。（当玻璃门完全关闭时，此键才能有效）。
风机控制键：是风机工作状态的控制键。每按一次，工作状态和LCD上相应的指示状态改变一次。（当玻璃门关闭时，此键不处于工作状态）。
插座：是插座通断电工作状态的控制键。每按一次，通断状态和LCD上相应的指示状态改变一次。
静音：是消音按键，此键按下时启动消音功能。
玻璃门上移按键：持续按压上移按键，玻璃门会持续不断上升，距台面板200mm时停止，继续持续按压上移键到行程*高点为止，松开按键时，玻璃门停止运动。
玻璃门下移按键：持续按压下移按键，玻璃门会持续不断下降，距台面板200mm时停止，继续持续按压下移键到行程*低点为止，松开按键时，玻璃门停止运动。
时间调整：通电打开电源锁待机状态下，先按下照明键再按下电源键持续约5秒报警一声后进入时钟调整状态，开始分钟位闪烁，通过上下键调整到当前时间，再按下静音键切换到小时位开始闪烁，通过上下键调整到当前时间，时钟调整完毕后先按下照明键再按下电源键持续约5秒报警一声后保存。
操作面板上共有以上8个常用按键。
5.7  导气管
压差传感器的通气口。

6. A2型生物安全柜注意事项

（1） 在连接交流电源之前，要确保电源的电压与安全柜的输入电压一致且电压稳定，电源电压必须具有可靠接地,并确保电源插座的额定负载不小于该要求；本安全柜使用接地插头，这种插头带有第三脚，只能配合接地型电源插座使用，这是一种安全装置。如果插头无法插入插座内，则应请电工安装接地型电源插座；
（2） 缓慢移动：为了避免影响正常的气流状态，操作者在移动双臂进出安全柜时，需要小心维持前面开口处气流的完整性，双臂应该垂直地缓慢进出前面的开口。手和双臂伸入到生物安全柜中等待大约一分钟，以使安全柜调整完毕并且让里面的空气“扫过”手和双臂的表面以后，才可以开始对物品进行处理。要在开始实验之前将所有必需的物品置于安全柜内，以尽可能减少双臂进出前面开口的次数；
（3） 不同样品柜内移动原则：生物安全柜内两种及以上物品需要移动时，一定遵循低污染性物品向高污染性物品移动原则，避免污染性高的物品在移动过程中产生对柜体内部的大面积污染。物品移动时要同时遵循缓慢移动原则；
（4） 物品平行摆放：为了避免物品和物品之间的交叉污染现象产生，在柜内摆放的物品应该尽量呈横向一字摆开，避免回风过程中造成交叉污染，同时避免堵塞背部回风隔栅影响正常风路；
（5） 在设备使用过程中，不要将软质、细微的物品（例如：软纸巾）放在台面上，以免其被吸入口吸进负压风道和风机中，影响设备运行；
（6） 柜内放置物品重量*大不超过23Kg/25×25cm²；
（7） 避免震动：柜内尽量避免震动仪器（例如离心机、旋涡振荡器等）的使用，因为震动会使得积留在滤膜上的颗粒物质抖落，导致操作区内部洁净度降低。同时，如果在前操作面平衡失败还会引起安全柜对操作者的污染；
（8） 明火禁用：安全柜内禁止使用明火！在明火使用过程中会导致安全柜内气流絮乱、并会损伤过滤器。在实验过程中需要高温消毒灭菌，强烈建议使用红外线灭菌器；
（9） 高效过滤器有其使用寿命，随着使用期的延长，尘埃及细菌积聚于过滤器会导致高效过滤器压力损失的增大，当增大到发出报警声时，须及时与我公司服务部门联系，更换高效过滤器，否则会影响设备的安全性能。更换下的过滤器按照医疗垃圾处理；
（10） 风机及其下侧钢板是静压箱盖，后侧门是负压风道挡板，这些风道在出厂时经过严格密封处理，需保持其密封性，操作者不得松动或拆卸这些部件的螺丝钉，如有特别需要，必须由本公司服务人员处理；
（11） 台面上靠近前窗的隔栅既被用于进风，同时也作为排污使用，台面下端有排放接口；在操作安全柜时，不要挡住前窗的隔栅，这样会影响安全柜的气流。建议使用搁手架，就可以解决这个问题，并能减少操作人员的手腕疲劳；
（12） 生物安全柜长期使用时会不可避免的发生污染（如ULPA过滤器、柜角等），为更好地清除生物安全柜的污染，建议每500小时使用福尔马林（甲醛）熏蒸灭菌器灭菌一次，然后用碳酸氢铵中和器清除柜体内的甲醛气体。消毒时要保证不会有消毒气体溢出生物安全柜外；
（13） 设备的存储期为一年，超过存储期的必须由本公司技术人员开箱检验一次，合格后方可使用；
（14） 生物安全柜运输过程中应完全按照包装箱外表面图示要求采取相应措施。购买方在接收物流公司发送的带有包装箱的安全柜时应仔细检查包装箱的完整性，如包装箱有损坏、挤压等现象请拒绝签收，并及时与我公司进行联系。
（15） 已经安装使用的安全柜再次进行搬迁、移动时，请及时与我公司进行联系。
（16） 生物安全柜使用的地面承载要求：地面承载力≥350KPa。
（17） 生物安全柜水龙头的可承受压力：≤0.8MPa。
（18） 对于会产生废弃液的实验，实验后请及时使用排污阀将集液槽内的废液排出。如果实验造成的液体废弃物会对人体造成危害，根据废弃物污染等级建议在排污阀出口增加相应等级的废弃物收集器皿，或者连接相应等级的排污管道，将废弃物排入到可直接处理的实验设备内。
（19） 实验人员必须经过培训合格后方可对生物安全柜进行操作使用，在使用安全柜时涉及到对人体有害的实验时必须佩带相应保护手套、口罩和实验服等，并避免触摸口、眼及面部。
（20） 仪器的运动零部件存在风险，相关人员必须经过培训后才能接触或使用本设备，同时，前窗玻璃必须升高到指定高度200mm后实验人员才能对安全柜内部的实验品进行操作，以降低或减小前窗玻璃故障带给实验人员的伤害。
（21） 仪器维修或报废时，因仪器内部器件存在生物危害不能随意废弃，请依据当地法规处理。
