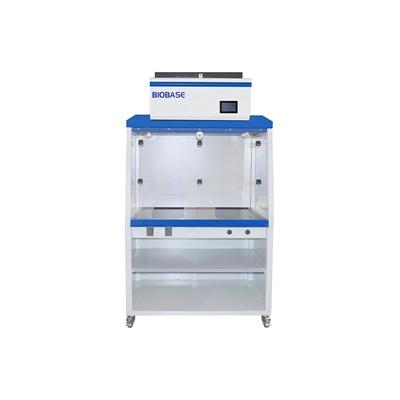

通风柜

一、技术参数

1、通风柜基本参数：

（1）外部尺寸≥（L×D×H）1200mm×880mm×2140mm；（尺寸可根据要求订制修改）

（2）内部尺寸≥（L×D×H）1110mm×690mm×740mm。

（3）吸入口风速：0.25～0.35m/s；

（4）系统排风量：102 m³/h；

（5）额定功率：400 W(不包括柜体插座负载的功率（负载不能超过500W）)；

（6）噪音等级：≤60dB（A）；

（7）照度：≥350lx；

（8）LED日光灯功率：16W*2；

（9）风机型号：泛仕达SC225E2-AGT-05风机，转速:3200 RPM，流量：1220  M3/h，功率125W；

（10）使用人数：1—2人；

二、产品概念：

在化学实验室中，实验操作时会产生各种有害有味气体、臭气、湿气以及腐蚀性物质，为了保护使用者安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜。

三、结构功能特点

1、通风柜外壳采用1.0mm冷轧钢板经防锈处理，静电喷涂，具有较好的光洁度与耐腐蚀性。

2、操作区台面板采用实心理化板，能够拆卸便于清理。

3、三面亚克力视窗，前窗反转设计，便于操作。

4、前窗有8°生理斜度，符合人体工程学设计，视角更大，操作者使用时更为便捷。

5、采用触摸显示屏控制。集控制于一身，使机器外形美观，易于操作。

6、配置底柜，实验室专用插座，选配实验室专用水气龙头，水槽，满足客户多种需求。

7、 配置化学过滤器，可针对实验室气体进行吸附。

8、配置内外探头，检测室内及过滤器的空气污染情况。

9、通风柜配置EC后向离心风机，风量大、噪音小。

10、配置温湿度传感器，可检测室内的温湿度。

在化学实验室中，实验操作时会产生有害有味气体、臭气、以及腐蚀性物质，为了保护使用者安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜。

产品注意事项

①强酸强碱，易燃易爆实验，不能用此类通风柜。

②如果遇到化学品直接与产品接触，应尽量及时擦拭干净。

③ 药品柜储存时，尽可能保证瓶盖是拧紧的，化学品的挥发量越小，过滤器使用寿命越长。

④通风柜使用时，在实验操作前提下，尽可能减少化学品挥发，力于延长过滤器使用寿命。

⑤通风柜面风速传感器为灵敏电子元件，请勿触碰。

⑥过滤器寿命到期后，请及时更换过滤器，实验人员的职业健康与产品部件如风机，TVOC 传感器等。

过滤器以及探头注意事项

如监控探头数值在安装调试后短时间内出现报警情况，原因可能如下：

① 瞬间浓度过大，此情况下稍等片刻恢复正常数值；

② 室内甲醛浓度超标，此情况下请开窗通风；

③ 过滤器对氢气、氦和惰性气体、甲烷、乙烷、环氧乙烷、一氧化碳、二氧化碳、一氧化氮、丙烯、丙炔、乙炔、有机磷化合物、汞、氰化氢、放射性同位素等吸附效果差，大量操作请慎用；

④ 如门板出现酸雾结晶，用清水或玻璃水擦拭干净即可。

过滤器更换

当控制面板上 FC 值（过滤器饱和报警设定值 ）持续超过设定值时报警，或过滤器使用寿命超过 12 个月，此时过滤器需要更换，更换步骤如下：

① 拔掉电源，断电；

② 将顶层过滤器取下；

③取下风机箱；

④ 取出底层过滤器；

⑤将原顶层过滤器放入底层位置；

⑥ 安装风机箱；

⑦ 将新的过滤器放置于柜顶；

⑧接上电源，调试使用。
